مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
Hilink
إصدار الشهادات:
CE Rohs
رقم الموديل:
40 جرام QSFP LR4 10 كيلومتر
فيديو
فيديو

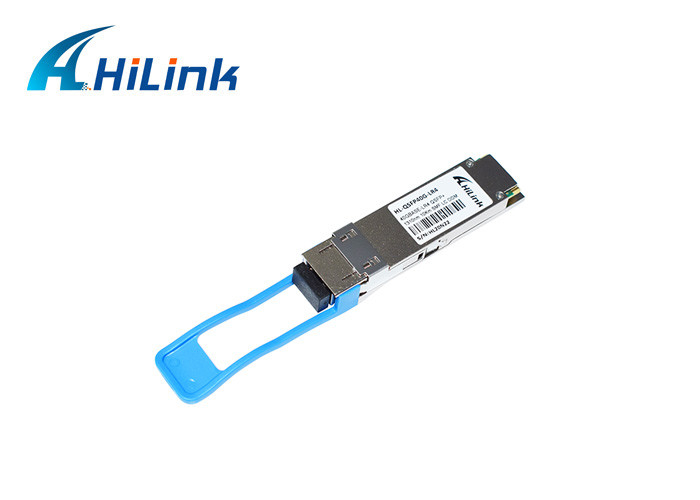

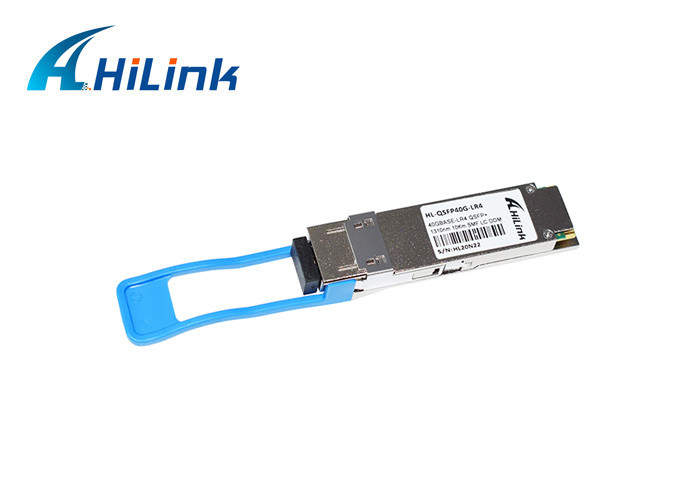

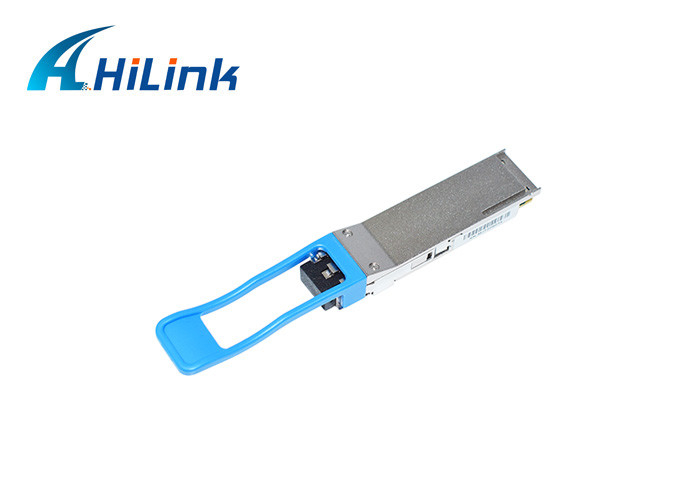

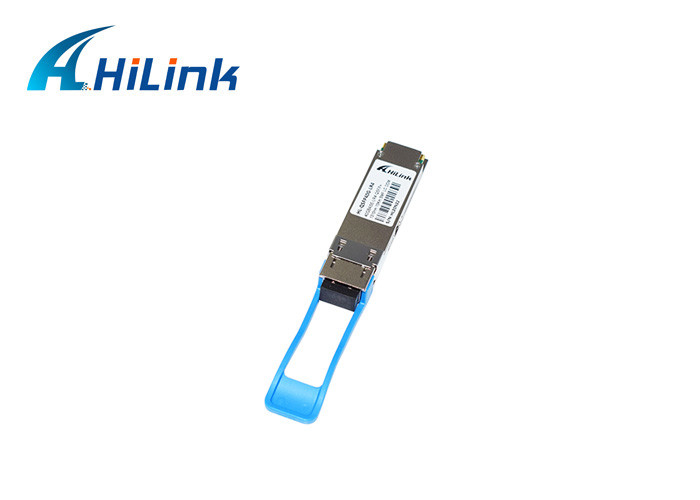

QSFP +، 40GBASE-LR4، SMF، 1270 ~ 1330،10KM LC Connector Fiber Optic Module
هذا المنتج عبارة عن وحدة جهاز إرسال واستقبال مصممة للاتصال البصري من 2 م إلى 10 كم
التطبيقات.التصميم متوافق مع 40GBASE-LR4 لمعيار IEEE P802.3ba.تقوم الوحدة بتحويل 4 قنوات إدخال (ch) من بيانات كهربائية بسرعة 10 جيجابت / ثانية إلى 4 إشارات ضوئية CWDM ، وتعددها في قناة واحدة لنقل بصري بسرعة 40 جيجابت / ثانية.بشكل عكسي ، على جانب جهاز الاستقبال ، تقوم الوحدة النمطية بصريًا بفك تعدد الإرسال 40 جيجابت / ثانية إلى 4
إشارات قنوات CWDM ، وتحولها إلى بيانات كهربائية لإخراج 4 قنوات.
الأطوال الموجية المركزية لقنوات CWDM الأربعة هي 1271 و 1291 و 1311 و 1331 نانومتر
أعضاء شبكة الطول الموجي CWDM المحددة في التوصية ITU-T G.694.2.يحتوي على موصل LC مزدوج للواجهة الضوئية وموصل 38 سنًا للواجهة الكهربائية.لتقليل التشتت البصري في نظام المسافات الطويلة ، يجب استخدام الألياف أحادية الوضع (SMF) في هذه الوحدة.
تم تصميم المنتج مع عامل الشكل والتوصيل البصري / الكهربائي والرقمي
واجهة التشخيص وفقًا لاتفاقية QSFP + متعددة المصادر (MSA).لقد تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتداخل EMI.
الخصائص البصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| تخصيص الطول الموجي | L0 | 1264.5 | 1271 | 1277.5 | نانومتر | ||
| L1 | 1284.5 | 1291 | 1297.5 | نانومتر | |||
| L2 | 1304.5 | 1311 | 1317.5 | نانومتر | |||
| L3 | 1324.5 | 1331 | 1337.5 | نانومتر | |||
| المرسل | |||||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | ||||
| إجمالي متوسط قوة الإطلاق | صتي | 8.3 | ديسيبل | ||||
| متوسط قوة الإطلاق ، كل مسار | صAVG | -4 | 2.3 | ديسيبل | |||
| سعة التعديل البصري (OMA) ، كل ممر | صOMA | -4 | 3.5 | ديسيبل | 1 | ||
| الفرق في قوة الإطلاق بين أي مسارين (OMA) | Ptx ، فرق | 6.5 | ديسيبل | ||||
| إطلاق الطاقة في OMA مطروحًا منه عقوبة الإرسال والتشتت (TDP) ، كل مسار | -4.8 | ديسيبل | |||||
| TDP ، كل حارة | TDP | 2.6 | ديسيبل | ||||
| نسبة الانقراض | ER | 3.5 | ديسيبل | ||||
| ضجيج الكثافة النسبية | رين | -128 | ديسيبل / هرتز | انعكاس 12 ديسيبل | |||
| تحمل خسارة العودة البصرية | TOL | 20 | ديسيبل | ||||
| انعكاس المرسل | رتي | -12 | ديسيبل | ||||
| تعريف قناع العين لجهاز الإرسال {X1، X2، X3، Y1، Y2، Y3} | {0.25 ، 0.4 ، 0.45 ، 0.25 ، 0.28 ، 0.4} | ||||||
| متوسط تشغيل جهاز إرسال إيقاف تشغيل الطاقة ، كل حارة | بوف | -30 | ديسيبل | ||||
| المتلقي | |||||||
| حد الضرر ، كل حارة | العاشرد | 3.3 | ديسيبل | 2 | |||
| إجمالي متوسط قوة الاستقبال | 8.3 | ديسيبل | |||||
| متوسط قوة الاستقبال ، كل مسار | -13.7 | 2.3 | ديسيبل | ||||
| انعكاس المتلقي | رر | -26 | ديسيبل | ||||
| حساسية جهاز الاستقبال (OMA) ، كل حارة | سين | -11.5 | ديسيبل | ||||
| حساسية المتلقي المجهدة (OMA) ، كل حارة | -9.6 | ديسيبل | 3 | ||||
| الفرق في استقبال الطاقة بين أي مسارين (OMA) | Prx ، فرق | 7.5 | ديسيبل | ||||
| تأكيد LOS | لوسا | -28 | ديسيبل | ||||
| LOS Deassert | LOSD | -15 | ديسيبل | ||||
| التباطؤ LOS | LOSH | 0.5 | ديسيبل | ||||
| جهاز استقبال كهربائي 3 ديسيبل تردد القطع العلوي ، كل حارة | Fج | 12.3 | جيجاهرتز | ||||
| شروط اختبار حساسية مستقبل الإجهاد (ملاحظة 5) | |||||||
| عقوبة إغلاق العين الرأسية ، كل حارة | 1.9 | ديسيبل | |||||
| توتر العين J2 ، كل حارة | 0.3 | واجهة المستخدم | |||||
| J9 Jitter للعين المجهدة ، كل حارة | 0.47 | واجهة المستخدم | |||||
ملحوظات:
1. حتى لو كان TDP <0.8 ديسيبل ، يجب أن يتجاوز حد OMA الحد الأدنى للقيمة المحددة هنا.
2. يجب أن يكون المستقبل قادراً على تحمل التعريض المستمر لإشارة دخل بصري مُعدَّلة لها مستوى القدرة هذا في حارة واحدة ، دون حدوث ضرر.ليس من الضروري أن يعمل جهاز الاستقبال بشكل صحيح عند طاقة الإدخال هذه.
3. تم القياس بإشارة اختبار المطابقة عند دخل المستقبِل لـ BER = 1x10-12.
4. عقوبة إغلاق العين الرأسية وتوتر العين المجهد هما ظروف اختبار لقياس حساسية المتلقي المجهدة.إنها ليست من خصائص المتلقي.
سمات:
متوافق مع 40G Ethernet IEEE802.3ba و 40GBASE-LR4 Standard
متوافق مع QSFP + MSA
متوافقة مع معدلات بيانات Infiniband QDR / DDR
معدل بيانات يصل إلى 11.2 جيجابت / ثانية لكل طول موجة
4 ممرات CWDM تصميم MUX / DEMUX
نقل يصل إلى 10 كم على الألياف أحادية الوضع (SMF)
درجة حرارة علبة التشغيل: 0 إلى 70 درجة مئوية
أقصى استهلاك للطاقة 2.5 واط
موصل LC مزدوج
متوافق مع RoHS
اتصالات اتصالات 40G من جانب العميل
العبوة والشحن
International Express: DHL ، FedEx ، EMS ، TNT ، UPS وهلم جرا.يستغرق 3-7 أيام.
خدمتنا
يتوفر طلب OEM / ODM
نعد بأن تكون جميع الوحدات البصرية المُعلن عنها جديدة تمامًا ولا تستخدم أبدًا مواد قديمة ومجددة.جميع الوحدات الضوئية خضعت للاختبار الوظيفي واختبار التقادم.نقدم ضمان لمدة 3 سنوات لجميع أجهزة الإرسال والاستقبال الضوئية من تاريخ الشحن.
