مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
HILINK
إصدار الشهادات:
CE FCC Rohs
رقم الموديل:
HL-10G-SFP-BXD-60 كيلومتر
10G SFP 60KM BIDI 60KM 10G-ER4-60KM SMF 1270nm / 1330nm العلامة التجارية المتوافقة
عام
جهاز الإرسال والاستقبال أحادي الوضع من سلسلة HLSBxx1XL-CD60 هو وحدة صغيرة قابلة للتوصيل بعامل الشكل لاتصالات البيانات الضوئية مثل 10G Ethernet.إنه مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.تم تصميم الوحدة النمطية HLSBxx1XL-CD60 للألياف أحادية الوضع وتعمل بطول موجي اسمي يبلغ 1270 نانومتر أو 1330 نانومتر ؛يستخدم قسم جهاز الإرسال DFB بئر كمي متعدد ، وهو متوافق مع الليزر من الفئة 1 وفقًا لمعيار الأمان الدولي IEC-60825.يتكون قسم المستقبل من الثنائي الضوئي APD المدمج مع TIA.تم تحسين تصميمات جهاز الإرسال والاستقبال من أجل الأداء العالي والفعالية من حيث التكلفة لتزويد العملاء بأفضل الحلول للاتصالات السلكية واللاسلكية.
سمات
يدعم 9.95 إلى 10.3معدلات بت جيجابت / ثانية
موصل Simplex LC
بصمة SFP + قابلة للتوصيل الساخن
غير مبرد1270nm DFB الارسال ،1330 نانومتر APDكاشف ضوئي
غير مبرد1330nm DFB الارسال ،1270nm APDكاشف ضوئي
ينطبق على اتصال 60 كم SMF
استهلاك منخفض للطاقةو <1.5 واط
واجهة مراقب التشخيص الرقمي
واجهة بصرية متوافقة مع IEEE 802.3ae 10GBASE-ER
واجهة كهربائية متوافقة مع SFF-8431
درجة حرارة حالة التشغيل:
التجاري: 0إلى 70 درجة مئويةأناغير صناعي: -40 إلى 80درجة مئوية
طلب
10.3125 جيجابت في الثانية إيثرنت
روابط بصرية أخرى
BIDI (WDM) أجهزة الإرسال والاستقبال SFP
| 10G SFP ثنائي الاتجاه | SFP + BiDi 1270 20 كم | SFP + BiDi 20 كم Tx1270nm / Rx1330nm LC |
| SFP + BiDi 1330 20 كم | SFP + BiDi 20 كم Tx1330nm / Rx1270nm LC | |
| SFP + BiDi 1270 40 كم | SFP + BiDi 40 كم Tx1270nm / Rx1330nm LC | |
| SFP + BiDi 1330 40 كم | SFP + BiDi 20 كم Tx1330nm / Rx1270nm LC | |
| SFP + BiDi 1270 60 كم | SFP + BiDi 60 كم Tx1270nm / Rx1330nm LC | |
| SFP + BiDi 1330 60 كم | SFP + BiDi 60 كم Tx1330nm / Rx1270nm LC | |
| SFP + BiDi 1490 80 كم | SFP + BiDi 80 كم Tx1490nm / Rx1550nm LC | |
| SFP + BiDi 1550 80 كم | SFP + BiDi 80 كم Tx1550nm / Rx1490nm LC |

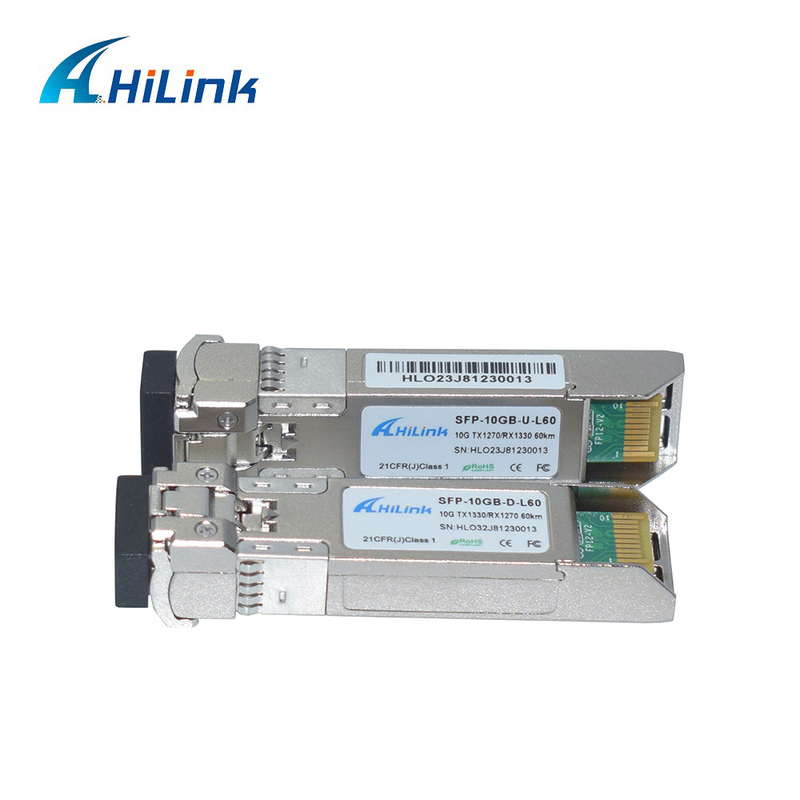

صورة المنتج
االخصائص الجزئية(تيOP (C)= 0 إلى 70℃، تOP (I)=-40ل80℃،الخامسنسخة= 3.13 إلى 3.47 فولت)
| معامل | رمز | دقيقة. | النوع | الأعلى. | وحدة | ملحوظة |
| المرسل | ||||||
| الطول الموجي التشغيلي | λ | 1260 | 1270 | 1280 | نانومتر | |
| 1320 | 1330 | 1340 | ||||
| Ave. output power (ممكّن) | مهد | 1 | 5 | ديسيبل | 1 | |
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| نسبة الانقراض | ER | 5 | 6 | ديسيبل | ||
| عرض طيفي RMS | Δλ | 1 | نانومتر | |||
| وقت الصعود / السقوط (20٪ ~ 80٪) | Tr / Tf | 50 | ملاحظة | |||
| عقوبة التشتت | TDP | 3.2 | ديسيبل | |||
| ضجيج الكثافة النسبية | رين | -128 | ديسيبل / هرتز | |||
| إخراج العين البصرية | متوافق مع IEEE 0802.3ae | |||||
| المتلقي | ||||||
| الطول الموجي التشغيلي | λ | 1320 | 1330 | 1340 | نانومتر | |
| 1260 | 1270 | 1280 | ||||
| المتلقي حساسية | PSEN1 | -20 | ديسيبل | 2 | ||
| حساسية أكثر من 60 كيلومتر من الألياف | PSEN2 | -18 | ديسيبل | 2 | ||
| الزائد | مهد | -7 | ديسيبل | |||
| تأكيد LOS | بنسلفانيا | -35 | ديسيبل | |||
| LOS De-assert | PD | -22 | ديسيبل | |||
| التباطؤ LOS | PD-Pa | 0.5 | ديسيبل | |||
ملحوظات:
1. متوسط أرقام القوة إعلامية فقط ، وفقًا لمعايير IEEE 802.3ae.
2. تقاس بأسوأ ER ؛BER <10-12؛231 - 1PRBS.
الخصائص الكهربائية (تيOP (C)= 0 إلى 70℃، تOP (I)=-40ل80℃،الخامسنسخة= 3.13 إلى 3.47 فولت)
| معامل | رمز | دقيقة. | النوع | الأعلى. | وحدة | ملحوظة |
| المرسل | ||||||
| تأرجح إدخال البيانات التفاضلية | فين ، ب | 180 | 700 | mVpp | 1 | |
| نقل تعطيل الجهد | VD | VCC-0.8 | Vcc | الخامس | ||
| إرسال تمكين الجهد | فين | في | Vee + 0.8 | |||
| مدخلات المعاوقة التفاضلية | رين | 100 | Ω | |||
| المتلقي | ||||||
| تأرجح إخراج البيانات التفاضلية | Vout ، ص | 300 | 850 | mVpp | 2 | |
| وقت ارتفاع الإنتاج ووقت الهبوط | Tr، Tf | 28 | ملاحظة | 3 | ||
| أكد LOS | VLOS_F | VCC-0.8 | Vcc | الخامس | 4 | |
| تم إلغاء تأكيد LOS | VLOS_N | في | Vee + 0.8 | الخامس | 4 | |
ملحوظات:
1. متصل مباشرة بأطراف إدخال بيانات TX.اقتران التيار المتردد من المسامير إلى مشغل الليزر IC.
2. في إنهاء تفاضلي 100Ω.
3. 20 - 80٪.تم القياس باستخدام لوحة اختبار توافق الوحدة النمطية ونمط اختبار OMA.يعد استخدام أربعة متتاليات من 1 و 4 0 في PRBS 9 بديلاً مقبولاً.
4. LOS هو ناتج جامع مفتوح.يجب أن يتم سحبها مع 4.7kΩ - 10kΩ على اللوحة المضيفة.العملية العادية هي المنطق 0 ؛فقدان الإشارة هو المنطق 1.
حزمة الأبعاد
اrdering المعلومات
| رقم القطعة | وصف |
| HLSBxx1XL-CD60 | SFP + Bidi ، 9.95 إلى 10.3 جيجابت / ثانية ، 1270/1330 نانومتر ، 60 كم ، 0 ~ 70 أوم ، مع DDM |
| HLSB321XL-CD60 | SFP + Bidi ، 9.95 إلى 10.3 جيجابت / ثانية ، 1330/1270 نانومتر ، 60 كم ، 0 ~ 70 أوم ، مع DDM |
| HLSB231XL- ID60 | SFP + Bidi ، 9.95 إلى 10.3 جيجابت / ثانية ، 1270/1330 نانومتر ، 60 كم ، -40 ~ 80 أوم ، مع DDM |
| HLSB321XL- ID60 | SFP + Bidi ، 9.95 إلى 10.3 جيجابت / ثانية ، 1330/1270 نانومتر ، 60 كم ، -40 ~ 80 أوم ، مع DDM |
