مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
HILINK
إصدار الشهادات:
CE FCC Rohs
رقم الموديل:
HL-QSFP-40G-SW4LC
فيديو
فيديو
40G QSFP + SWDM4 جهاز الإرسال والاستقبال البصري 40G Ethernet Duplex MMF لمركز البيانات
وصف المنتج
مواصفات المنتج
جهاز إرسال SWDM قائم على VCSEL 4x10 جيجابت / ثانية
يدعم معدل بت إجمالي 41.2 جيجابت في الثانية
تبديد الطاقة <3.5 واط
أقصى طول للوصلة 240 مترًا في OM3 MMF و 350 مترًا على OM4 MMF
أوعية LC المزدوجة
واجهة كهربائية XLPPI
متوافق مع RoHS
التطبيقات
40G إيثرنت عبر دوبلكس MMF
Datacom / Telecom التبديل وتوصيلات الموجه
تجميع البيانات وتطبيقات لوحة الكترونية معززة
بروتوكول الملكية وتطبيقات الكثافة
سلسلة QSFP
| رقم القطعة | وصف المنتج | |
| HL-QSFP-40G-SR4 | QSFP +، 40Gb / s، 40GBASE-SR4، MMF، 850nm، 150M | |
| HL-QSFP-40G-LR4 | QSFP + ، 40 جيجابت / ثانية ، 40 جيجابايتASE-LR4 ، SMF ، 1310 نانومتر ، 10 كم | |
| HL-QSFP-40G-ER4 | QSFP + ، 40 جيجابت / ثانية ، 40 جيجا بايت- ER4 ، SMF ، 1310 نانومتر ، 40 كيلومتر | |
| HL-QSFP28-100G-SR4 | QSFP + ، 100 جيجا بايت / ثانية ، 100 جيجا بايت-SR4 ، MMF ، 850 نانومتر ، 150 ميجا | |
| HL-QSFP28-100G-LR4 | QSFP +، 100 جيجا بايت / ثانية، 100 جيجا بايت - LR4، SMF، 1310 نانومتر، 10 كيلومتر | |
| HL-QSFP28-100G-ER4 | QSFP + ، 100 جيجا بايت / ثانية ، 100 جيجا بايت- ER4 ، SMF ، 1310 نانومتر ، 40 كيلومتر | |
| HL-QSFP28-100G-ZR4 | QSFP + ، 100 جيجا بايت / ثانية ، 100 جيجا بايت- ZR4 ، SMF ، 1310 نانومتر ، 80 كيلومتر | |

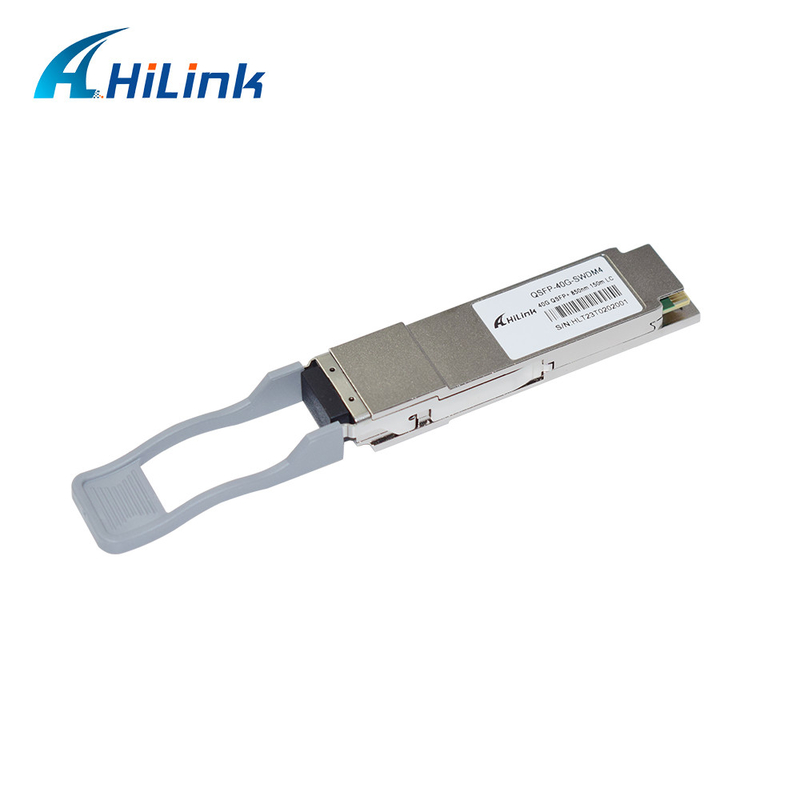

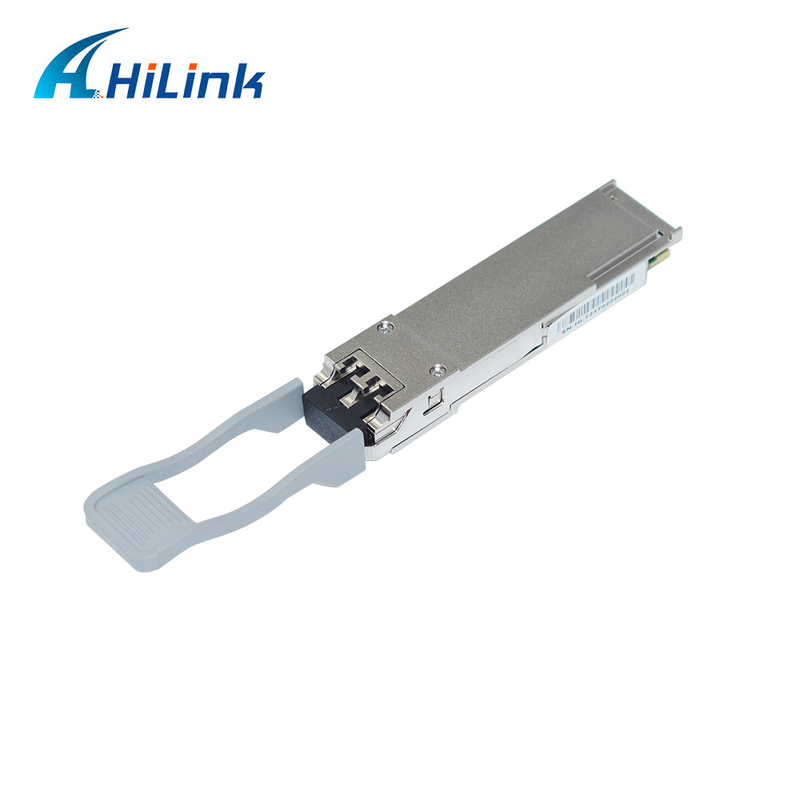

عرض صورة المنتج
الخصائص البصرية
| معلمة جهاز الإرسال | خط | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| معدل الإشارة لكل حارة | 10.3125 ، 9.953 ± 100 جزء في المليون | جيجابت / ثانية | ||||
|
نطاق الطول الموجي لين |
لين 0 لين 1 لين 2 لين 3 |
844 874 904 934 |
858 888 918 948 |
نانومتر |
||
| الفرق في قوة الإطلاق بين أي مسارين | 4.5 | ديسيبل | ||||
| عرض الطيف RMS @ 850nm @ 880nm ، 910nm ، 940nm |
لين 0 لين 1،2،3 |
0.53 0.59 |
نانومتر |
|||
| سعة التعديل البصري (OMA) ، كل حارة | -5.5 | 3 | ديسيبل | |||
| متوسط قوة الإطلاق لكل مسار | -7.5 | 3 | ديسيبل | |||
|
قم بتشغيل Power Tx OMA-TDP |
لين 0 لين 1 لين 2 لين 3 |
-6.4 -6.0 -6.5 -7.0 |
ديسيبل |
|||
|
إغلاق عين المرسل والتشتت |
لين 0 لين 1 لين 2 لين 3 |
3.7 4.0 4.5 5.0 |
ديسيبل |
|||
| نسبة الانقراض | 2 | ديسيبل | ||||
| تحمل خسارة العودة البصرية | 12 | ديسيبل | ||||
| متوسط قوة الإطلاق لكل مسار @ TX Off State | -30 | ديسيبل | ||||
| الجريان المطوق |
> = 86٪ عند 19 ميكرومتر <= 30٪ عند 4.5 ميكرومتر |
|||||
|
Y2 و Y3} نسبة الإصابة 5x10-5 ضربات لكل عينة |
{0.23،0.34،0.43،0.27،0.35،0.4} |
|||||
| معلمة جهاز الاستقبال | خط | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| معدل الإشارة لكل حارة | 10.3125 ، 9.953 ± 100 جزء في المليون | جيجابت / ثانية | ||||
|
نطاق الطول الموجي لين |
لين 0 | 844 | 858 |
نانومتر |
||
| لين 1 | 874 | 888 | ||||
| لين 2 | 904 | 918 | ||||
| لين 3 | 934 | 948 | ||||
| حد الضرر ، كل حارة | 3.8 | ديسيبل | ||||
|
متوسط قوة الاستقبال ، كل حارة |
-12.9 -12.5 -12.2 -11.9 |
2.4 |
ديسيبل |
|||
| طاقة جهاز الاستقبال ، كل حارة (OMA) | 3 | ديسيبل | ||||
| حساسية جهاز الاستقبال OMA ، لكل حارة | -9.1 | ديسيبل | ||||
|
الفرق في استقبال القوة بين أي اثنين ممرات (OMA) |
5 | ديسيبل | ||||
| RX_Los_Assert | -30 | ديسيبل | ||||
| RX_Los_De-ASSERT | -13 | ديسيبل | ||||
| RX_Los_ التباطؤ | 0.5 | ديسيبل | ||||
| انعكاس العودة | -12 | ديسيبل | ||||
