تفاصيل المنتج:
|
|
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HILINK |
| إصدار الشهادات: | CE FCC Rohs |
| رقم الموديل: | HL-SFP-1.25G-80KM |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 قطع |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة والتغليف نفطة 10 قطعة / صينية |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 500 / أسبوع |
|
معلومات تفصيلية |
|||
| معدل البيانات: | 1.25 جرام | مسافة: | 80 كم |
|---|---|---|---|
| موصل: | مزدوج LC | ويفلينج: | 1550 نانومتر |
| ضمان: | 3 سنوات | CE FCC: | يدعم |
| تسليط الضوء: | وحدة الإرسال والاستقبال LC SFP DOM,وحدة الإرسال والاستقبال 1000BASE 80KM SFP,وحدة الإرسال والاستقبال 1550nm 1.25G SFP |
||
منتوج وصف
1.25G 1000BASE 80KM 1550nm SMF 1.25G الوحدة البصرية LC SFP وحدة DOM
عام:
1.25G 80KM صغيرة الحجم قابلة للتوصيل (SFP) أجهزة الإرسال والاستقبال متوافقة مع اتفاقية التوريد متعدد المصادر صغير الحجم (MSA).تتوافق في نفس الوقت مع شبكة جيجابت إيثرنت كما هو محدد في IEEE STD 802.3 والقناة الليفية 1x كما هو محدد في FC-PI-2 Rev.10 10.0 ، وهي متوافقة مع RoHS وخالية من الرصاص.
سمات:
روابط بيانات مزدوجة تصل إلى 1.25 جيجابت / ثانية
بصمة SFP قابلة للتوصيل الساخن
1550nm DFB الليزر الارسال
موصل مزدوج LC
حتى 80 كم على 9/125 ميكرومتر SMF
حاوية معدنية لخفض الكهرومغناطيسية
مصدر طاقة واحد + 3.3 فولت
تبديد منخفض للطاقة <700 ميجاوات
نطاق درجة حرارة التشغيل التجاري: 0 درجة مئوية إلى +70 درجة مئوية
التطبيقات:
1.25 جيجابت / ثانية 1000Base-ZX إيثرنت
1.06 جيجابت / ثانية قناة ليفية
جيأنازأبأنار إتحهصشمال شرقر سثأناحهوسأند صouرهصس
Fأنايكونصجهكتارنشمال شرقل Sثأناتك أنانFصأشارعصشجرشصه
سلسلة جهاز الإرسال والاستقبال 1000Base:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX / LH | 100BASE-LH SFP 1310nm LC 10 كيلومتر |
| الموديل: GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| الموديل: GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| GLC-ZX | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200 كيلومتر |

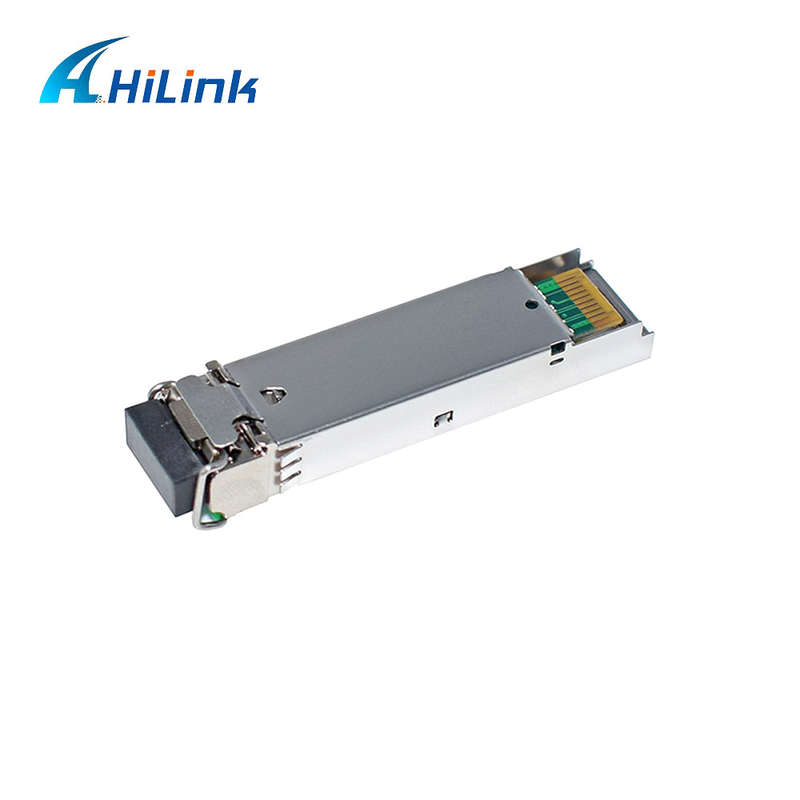

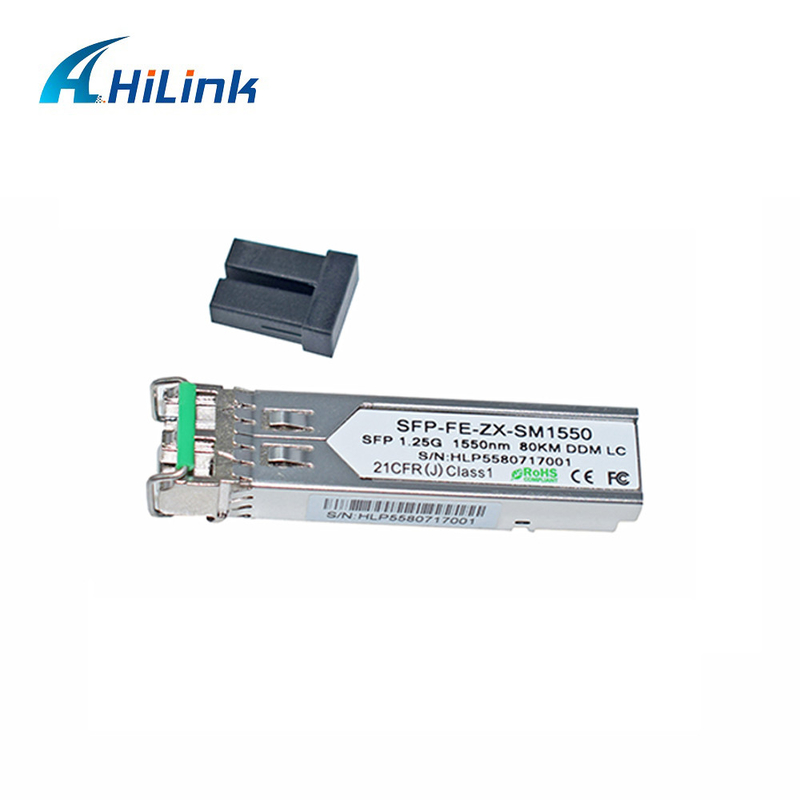

صورة المنتج:
الخصائص البصرية (أعلى = 25 درجة مئوية ، Vcc = 3.3 فولت)نظام التشغيل
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | المرجع. |
| مصدر التيار | Vcc | 3.00 | 3.60 | الخامس | ||
| العرض الحالي | ICC | 180 | 300 | مللي أمبير | ||
| المرسل | ||||||
| مدخلات المعاوقة التفاضلية | رين | 100 | Ω | 2 | ||
| سوينغ إدخال بيانات واحد | فين ، ص | 250 | 1200 | بالسيارات | ||
| نقل تعطيل الجهد | VD | Vcc - 1.3 | Vcc | الخامس | ||
| إرسال تمكين الجهد | فين | في | Vee + 0.8 | الخامس | ||
| إرسال تعطيل تأكيد الوقت | 10 | نحن | ||||
| المتلقي | ||||||
| سوينغ إخراج البيانات واحد | Vout ، ص | 200 | 800 | بالسيارات | 3 | |
| وقت ارتفاع إخراج البيانات | آر | 175 | ملاحظة | 4 | ||
| وقت سقوط إخراج البيانات | تف | 175 | ملاحظة | 4 | ||
| خطأ فقد | خطأ في VLOS | Vcc - 0.5 | استضافة VccHOST | الخامس | 5 | |
| LOS عادي | معيار VLOS | في | في + 0.5 | الخامس | 5 |
الخصائص ptical (أعلى = 25 درجة مئوية ، Vcc = 3.3 فولت)
ملحوظات:
1. عدم التكثيف.
2. AC إلى جانب.
3. في إنهاء تفاضلي 100 أوم.
4. 20 - 80٪
5. LOS هو LVTTL.المنطق 0 يشير إلى التشغيل العادي ؛المنطق 1 يشير إلى عدم اكتشاف إشارة.
6. تقاس بإشارة إدخال بيانات خالية من DJ.في التطبيق الفعلي ، سيكون الناتج DJ هو مجموع مدخلات DJ و ΔDJ.
هيلينك متخصصة في مجموعة واسعة من أجهزة الإرسال والاستقبال sfp.
> SFP ، SFP + ، XFP ، CWDM ، DWDM
> CWDM / DWDM مسك الغزال Demux
> PLC Splitter ، محول الوسائط ، إلخ.
> كابل الألياف الضوئية (كابل 10g / 40g aoc و dac و 40g / 100g mpo)
