مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
HILINK
إصدار الشهادات:
CE FCC Rohs
رقم الموديل:
HL-GLC-ZX-SM-200
1000BASE 200KM GLC-ZX-SM-200 1.25G 1550nm 200KM SMF ناقل SFP
عامة:
إن جهاز HILINK 1.25G 1550nm 200km Transceiver هو وحدة عالية الأداء وفعالة من حيث التكلفة التي تحتوي على واجهة نظرية LC مزدوجة.إشارات CML المرتبطة بتيار متردد القياسية لإشارات السرعة العالية وإشارات التحكم والرصد LVTTL. يستخدم قسم المستقبل جهاز استقبال APD ويستخدم جهاز الإرسال ليزر DFB 1550 نانومتر، حتى 42dB ربط الميزان ضمان هذه الوحدة 1000Base Ethernet 200km التطبيق.
الخصائص:
ما يصل إلى 1.25 جيجابايت/ثانية روابط البيانات
قابلة للتوصيل بالماء الحار
رابط LC مزدوج
ما يصل إلى 200 كم على SMF 9/125μm
جهاز إرسال ليزر DFB 1550nm COOLED
جهاز استقبال APD
مصدر طاقة واحد +3.3 فولت
واجهة المراقبة متوافقة مع SFF-8472
القوة القصوى < 1.5 واط
نطاق درجة حرارة التشغيل: التجارية:0من -40°C إلى +85°C
متوافقة مع RoHS وخالية من الرصاص
التطبيقات:
شبكات المترو/الوصول
1.25 جيجابايت/ثانية 1000Base-EZX Ethernet
1×قناة الألياف
الروابط البصرية الأخرى
سلسلة أجهزة الإرسال 1000Base:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1550nm LC 40KM |
| GLC-ZX-80 | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1550nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1550nm LC 200KM |
الضمان:
نحن نعدك أن جميع أجهزة الاستقبال البصرية المعلنة جديدة تماماً مع مكونات وأجزاء جديدة وبالطبع لن نستخدم أبداً مواد قديمة ومجددةجميع أجهزة الاستقبال البصرية تم اختبارها من خلال اختبار وظيفي واختبار الشيخوخةنحن نقدم 3 سنوات ضمان لجميع جهازات الإرسال البصري من تاريخ الشحن.
ما نقدم:
نحن نقدم جميع أنواع وحدات المرسلات البصرية المتوافقة ، بما في ذلك SFP ، GBIC ، SFP + ، XENPAK ، X2 ، XFP ، BIDI ، CWDM ، DWDM وغيرها من وحدات المرسلات الخاصة.

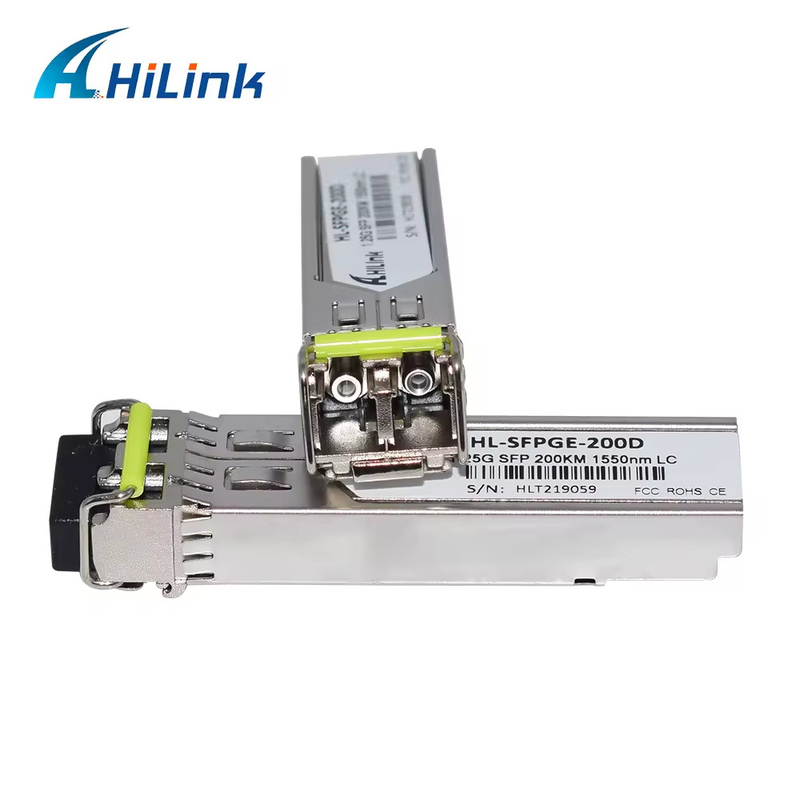

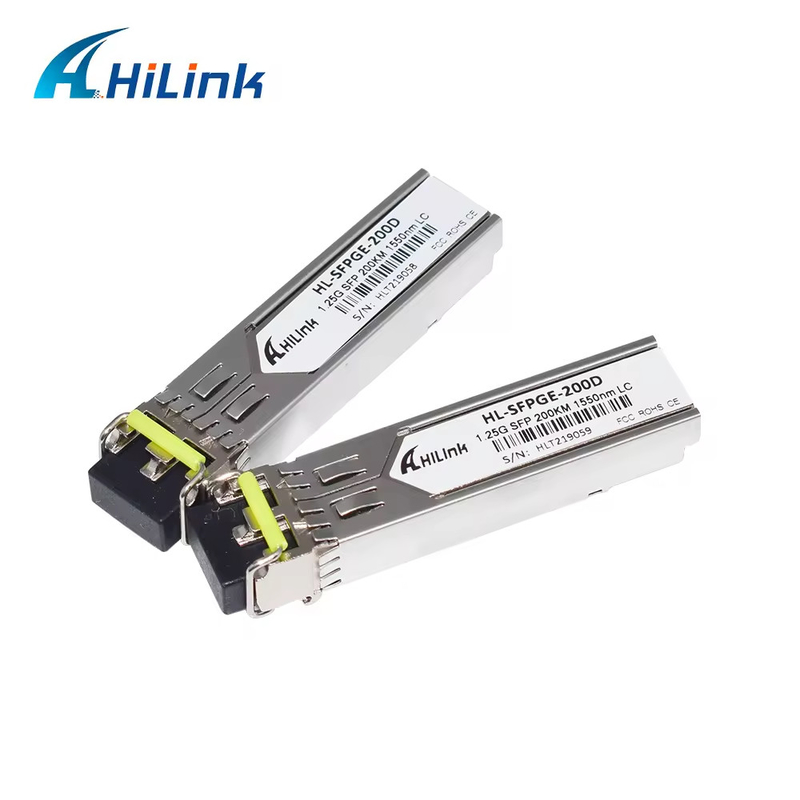

عرض صورة المنتج:
الخصائص البصرية (TOP=25°C، Vcc=3.3 فولت)
| المعلم | الرمز | دقيقة. | نموذجي | ماكس. | الوحدة | ملاحظة |
| قسم الإرسال: | ||||||
| طول الموجة المركزي | λج | 1530 | 1550 | 1570 | nm | |
| عرض الطيف | σ | 1 | nm | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| قوة الخروج البصرية | (ب)أخرج | +3 | +7 | dBm | 1 | |
| نسبة الانقراض | الطوارئ | 9 | ديسيبل | |||
| وقت الارتفاع / الانخفاض البصري | tر/ tf | 260 | ps | 2 | ||
| الضوضاء النسبية | RIN | -120 | dB/Hz | |||
| قناع العين الخارجي | تتوافق مع IEEE802.3 z (أمان الليزر من الفئة 1) | |||||
| قسم المستقبل: | ||||||
| طول موجة المدخلات البصرية | λج | 1270 | 1610 | nm | ||
| الحمل الزائد للمستقبل | (ب)أول | -7 | dBm | 4 | ||
| حساسية RX | سين | -37 | dBm | 4 | ||
| RX_LOS تأكيد | لوس انجلوسأ | -46 | dBm | |||
| RX_LOS إلغاء التأكيد | لوس انجلوسد | -39 | dBm | |||
| RX_LOS التهاب النسيج | لوس انجلوسهـ | 0.5 | ديسيبل | |||
| المواصفات العامة: | ||||||
| معدل البيانات | BR | 1.25 | جيجابايت/ثانية | |||
| معدل خطأ البت | BER | 10-12 | ||||
| الحد الأقصى لطول الرابط المدعوم على 9/125μm SMF@1.25Gb/s | (ل)ماكس | 200 | كم | |||
| إجمالي ميزانية النظام | (إل بي) | 40 | ديسيبل | |||
ملاحظة:
1يتم إطلاق الطاقة الضوئية في SMF.
2. 20-80٪
3قياسات الجيتر التي تم أخذها باستخدام Agilent OMNIBERT 718 وفقاً لـ GR-253.
4مقاس باستخدام PRBS 27-1في العاشرة-12BER
.
المواصفات الميكانيكيةالمعلومات:
الأسئلة الشائعة:
س: هل تبيع منتجات مستعملة؟
أ:كلا، جميع منتجاتناجديد تماماًنحن لا نستخدم قطعة ثانية.
س: ما هي شروط الدفع التي تقبلها؟
أ:T/ ت، باي بال، ويسترن يونيونمقبولة.
س: ما هي طرق الشحن التي يمكنك تقديمها؟
أ:طرقنا المعتادة للشحن هيDHL,FedEX,TNT,UPS,EMS الخسيستغرق الأمر 3-7 أيام
س: هل تأتي منتجاتك بضمان؟
أ:نعم،نحن نقدم3 سنوات ضمانلكل منتجاتنا من تاريخ الشحن
س: كيف أضع طلب؟
أ:1>تفاصيل الطلب مؤكدة,pأخبرنا النموذج والكميةأنت بحاجة.
2>الفاتورة المباشرة مؤكدة، سيتم ترتيب الطلب عند استلام الدفع.
3>تأكيد و شحن البضائع، ثم سيتم إرسال رقم تتبع لك على وجه السرعة.
4>سوف نساعدكتتبع بضائعكحتى تحصل عليهم بأمان
كما لدينا أنواع مختلفة من المنتجات، إذا كنت لا تستطيع العثور على العنصر الصحيح الذي تحتاج إليه. يرجى إرسال لنا استفسار.
