مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
Hilink
إصدار الشهادات:
CE Rohs
رقم الموديل:
QSFPDD-400G-SR

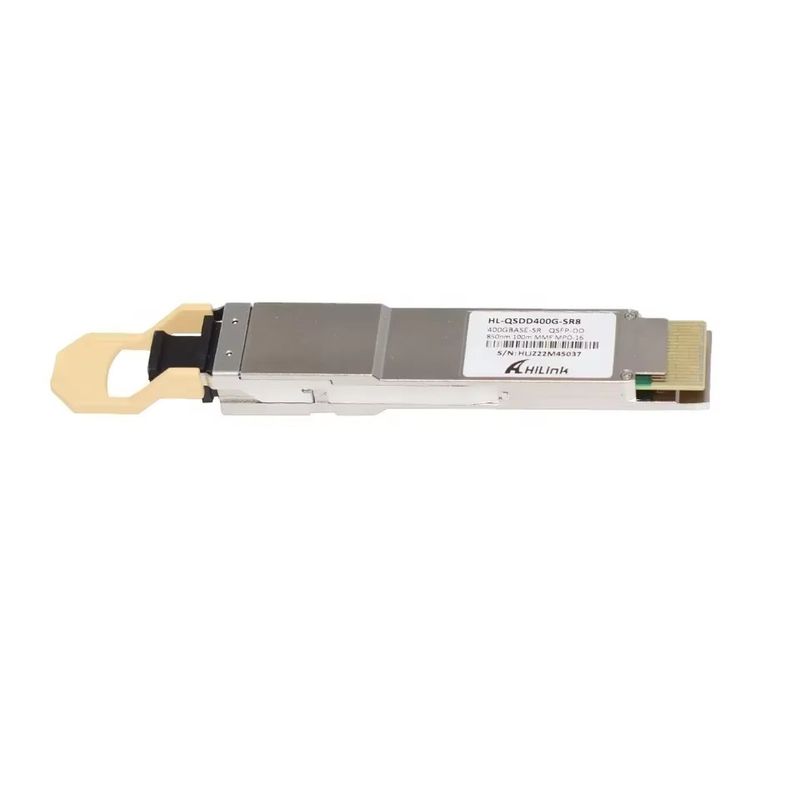

400G QSFPDD 850nm 100m SR4 MPO عام متوافق 400GBASE-SR8 OSFP PAM4 850nm 100m مع FEC DDM MPO-16 MMF وحدة المرسل البصري
عامة الوصف
هذا المنتج هو أ متوازية400بـ جيبـ/s ثمانية صغير النموذج-عامل قابلة للتوصيل(OSFP)البصرية الوحدة. يقدم زيادة الميناء الكثافة و إجمالي النظام التكلفة الادخار.الـ OSFP كاملة-مزدوج البصرية عروض الوحدات 8مستقلة إرسال و تلقي القنوات,كل واحد قادرة من53.125بـ جيبـ/s العملية لـ مجموعات البيانات معدل 400 جيجابايت/ثانية على 100 متر من الألياف متعددة الأوضاع OM3.
و البصرية الألياف كابل مع و MTP/الـ MPO-16رابط يمكن أن تكون مغلق إلى الـ OSFP SR8حاوية الوحدة.مناسبة التوجيه هو مضمونة بواسطة الـ الدليل المسامير داخل الـ الحاوية.الـ كابل عادةلا يمكن تحريفها لتحقيق محاذاة مناسبة بين القنوات.العلاقة هو تم تحقيق من خلال OSFP الـ MSA-متوافقة الحافة نوع المرفق.
أطوال الموجات المركزية لجميع 8 paralليل الممرات هم850nm..إنه يحتوي و البصرية الـ MPO-16رابطلـ الـ البصرية واجهة و أ60-الدبوس رابط لـ الـ الكهرباء واجهة.المضيف FEC هو مطلوب لدعم إرتفع إلى100m OM3 إرسال الألياف متعددة الأوضاع.
تم تصميم المنتجال النموذج عامل,البصرية/الكهرباء الصلة و رقمية التشخيص واجهةحسب إلى الـ OSFP متعددة-المصدر الاتفاق(الـ MSA).إنه لديه كان مصممة إلى لقاء الـ أشد الطرق الخارجية ظروف التشغيل بما في ذلك درجة الحرارة والرطوبة وتداخلات EMI.
الخصائص
OSFP الـ MSA متوافقة
8متوازية الممرات على8طول الموجة المركزي 50nm
متوافق إلى الـ IEEE802.3ب المواصفات
إرفع إلى100م نقل على الألياف متعددة الأوضاع(صندوق النقد)OM3 مع FEC
التشغيل الحالة درجة الحرارة: 0إلى70oج
8x53.125بـ جيبـ/s واجهة كهربائية(400GAUI-8)
البيانات المعدل53.125جيجابيتس (PAM4) لكل قناة.
أقصى القوة الاستهلاك12W
الـ MPO-16رابط
متوافقة مع RoHS
التطبيق
البيانات المركز التوصيل
400G Ethernet
النطاق الداخلي الاتصالات
إنتربرايس التواصل
جهاز الاستقبال حجب الرسم البياني
البصرية السمات
نأوتيس:
1.المتوسط إطلاق القوة,كل واحد مسار (دقيقة)هو المعلومات و لا.. الـ رأس المال مؤشر منالإشارة قوة.أ جهاز إرسال مع إطلاق القوة أسفل هذا القيمة لا يمكن أن تكون متوافقة؛ ولكن,أ القيمة فوق هذا يفعل لا يضمن الامتثال.
2.حتى إذا الـ TDECQ < 1 ديسيبل ، OMAخارجيةيجب أن تتجاوز القيمة الأدنى المحددةهور.
3.الـ المستقبل يجب أن تكون قادرة إلى تتسامح,بدون تلف، التعرض المستمر لجهاز بصريالمدخلات الإشارة يمتلك هذا مستوى الطاقة المتوسط.
4.المتوسط تلقي القوة,كل واحد مسار(دقيقة)هو المعلومات و لا.. الـ رأس المال مؤشر منالإشارة قوة.أ تم استلامها القوة أسفل هذا القيمة لا يمكن تكون متوافقة مع القانون؛ ومع ذلك، فإن قيمة أعلى هذا لا يضمن الامتثال.
5.المستقبل الحساسية (أو إم إيه)خارجية,كل مسار (max) هو إعلامي ويتم تعريفه لBER2.4×10- 4.
6.يتم قياسها بإشارة اختبار الامتثال عند مدخل جهاز الاستقبال لـ BER 2.4x10- 4.
7.هذه الاختبار الشروط هم لـ قياس مضطربة المستقبل الحساسية. هم ليسواخصائص المستقبل.
الضمان:
نحن نعدك أن جميع أجهزة الاستقبال الضوئي المعلن عنها جديدة تماماً مع مكونات وأجزاء جديدة
نحن لا نستخدم مطلقاً مواد قديمة ومجددة
جميع جهاز الاستقبال البصري خضع لاختبار وظيفي واختبار الشيخوخة
نحن نقدم 3 سنوات ضمان لجميع جهازات الإرسال البصري من تاريخ الشحن.
طلب OEM / ODM متاح
نحن نعد جميع الوحدات الضوئية المعلن عنها بأنها جديدة تماماً ولا نستخدم أبداً مواد قديمة ومجددةنحن نقدم 3 سنوات ضمان لجميع جهاز الاستقبال البصري من تاريخ الشحن.
