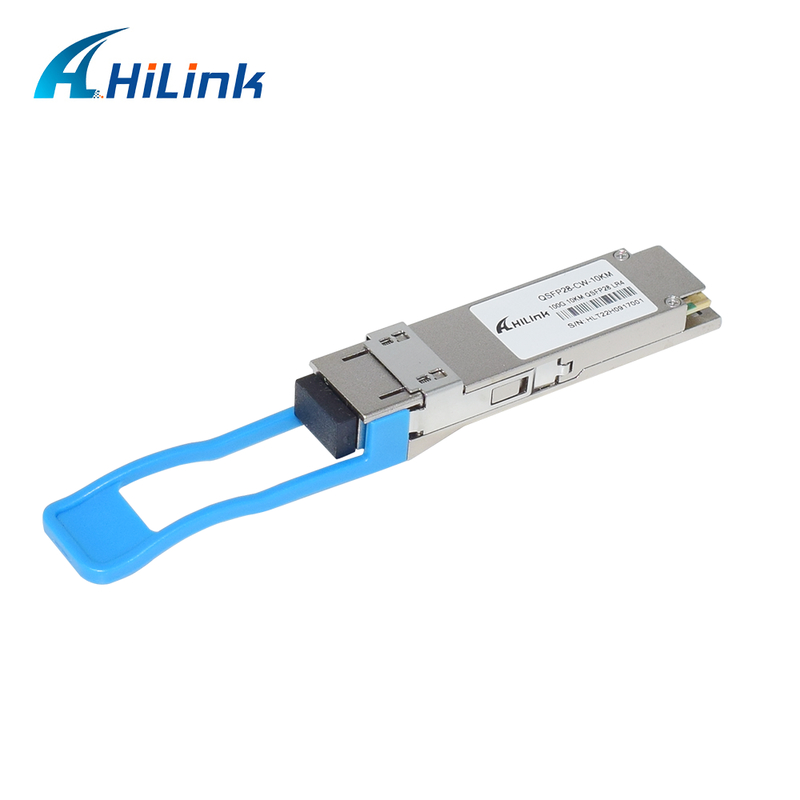

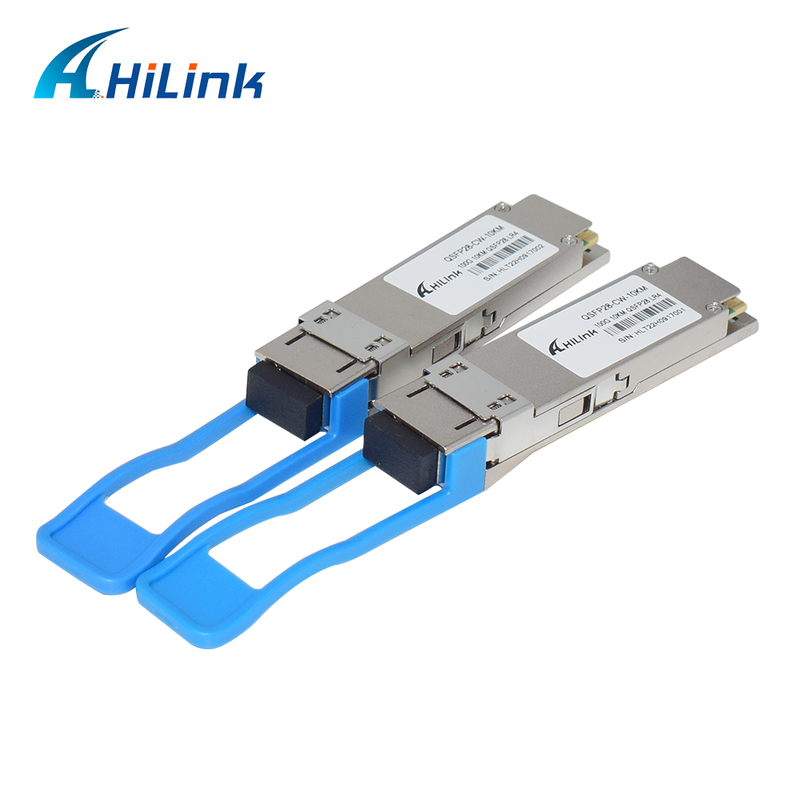

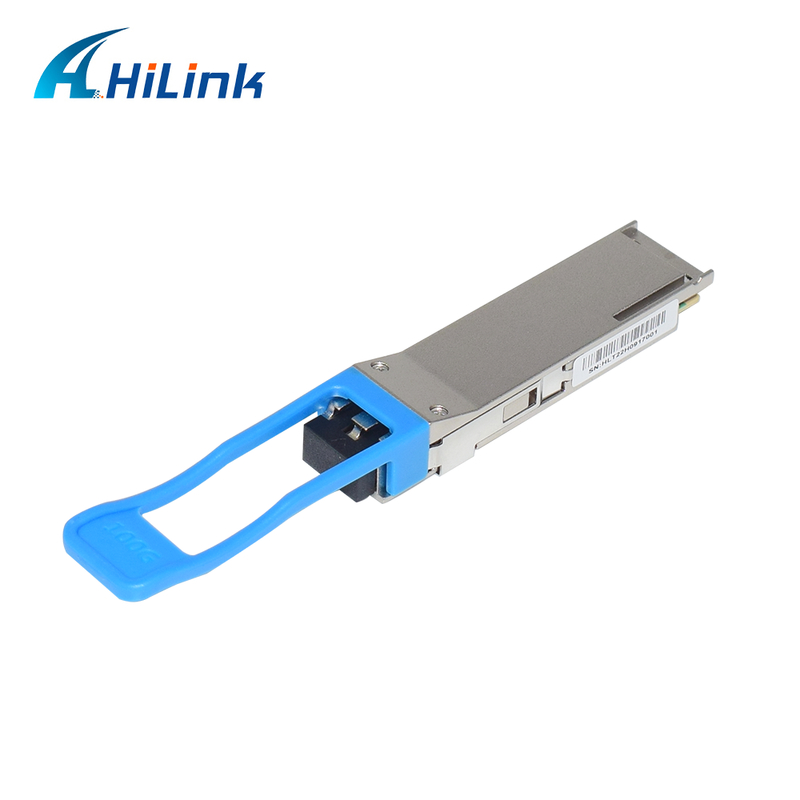

10 كيلومترات قابلة للتوصيل الساخن 100 جيجابايت في الثانية QSFP28 CWDM4 وحدة ناقل البصرية للإنترنت LAN WAN Ethernet Switches Router Applications

100Gb/s QSFP28 CWDM4 Optical Transceiver Module 10KM Hot Pluggable Duplex LC Connector وضع واحد DDM متوافق مع RoHS لتطبيقات LAN WAN Ethernet

الخصائص

4 الممرات تصميم MUX/DEMUX

المتكامل CWDM TOSA / ROSA ل حتى 10 كم الوصول على SMF

دعم 100GBASE-CWDM4 ل خط نسبة 103.125Gbps و OTU4ر خط المعدل من 111.81 جيجابايت في الثانية

مجموعات عرض النطاق 100Gbps

مزدوج LC موصلات

تتوافق مع معيار IEEE 802.3-2012 الفقرة 88 IEEE 802.3bm CAUI-4 الشريحة إلى الوحدة

المعيار الكهربائي (ITU-T G)959.1-2012-02 المعيار

واحد +3.3 فولت إمدادات الطاقة تعمل

الرقمية المدمجة وظائف التشخيص

الحرارة النطاق من 0°C إلى 70°C

RoHS متوافق الجزء

التطبيقات

شبكة المنطقة المحلية

شبكة المنطقة الواسعة

مفاتيح Ethernet وتطبيقات الموجه

الوصف

HL-QSFP28-CWDM4-10 هو وحدة استلام مصممة لتطبيقات الاتصالات البصرية على بعد 10 كم. التصميم متوافق مع 100GbASE-LR4 من IEEE 802.3-2012 الفقرة 88 من معيار IEEE 802.3bm رقاقة CAUI-4 إلى الوحدة القياسية الكهربائية ITU-T G.959.1-2012-02 المعيار. تقوم الوحدة بتحويل 4 قنوات دخول (ch) من 25.78 جيجابت في الثانية إلى 27.95 جيجابت في الثانية البيانات الكهربائية إلى 4 خطوط إشارات بصرية،ويتعدد في قناة واحدة لنقل بصري 100Gb / sوعلى العكس من ذلك، على جانب المستقبل، تقوم الوحدة بصورة بصرية بتفكيك إدخال 100Gb / s إلى إشارات 4 خطوط، وتحويلها إلى بيانات كهربائية إخراج 4 خطوط.
طول الموجة المركزي للأحزمة الأربعة هو 1270 نانومتر و 1290 نانومتر و 1310 نانومتر و 1330 نانومتر. يحتوي على مرفق LC مزدوج للمواجهة البصرية ومرفق 38 دبوسًا للمواجهة الكهربائية.لتقليل التشتت البصري في نظام المسافات الطويلة، يجب تطبيق الألياف أحادية الوضع (SMF) في هذه الوحدة.
تم تصميم المنتج مع عامل الشكل والاتصال البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP28 متعددة المصادر (MSA).لقد تم تصميمها لتلبية ظروف التشغيل الخارجية القاسية بما في ذلك درجة الحرارة، الرطوبة والتداخلات EMI.
تعمل الوحدة من مصدر طاقة واحد + 3.3 فولت وتتوفر إشارات التحكم العالمية LVCMOS / LVTTL مثل Module Present و Reset و Interrupt و Low Power Mode مع الوحدات.هناك واجهة متسلسلة ذات سلكين لإرسال واستقبال إشارات التحكم الأكثر تعقيداً والحصول على معلومات تشخيص رقميةيمكن التعامل مع القنوات الفردية ويمكن إيقاف القنوات غير المستخدمة لتحقيق أقصى قدر من المرونة في التصميم.
تم تصميم HL-QSFP28-CWDM4-10 مع عامل الشكل والاتصال البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP28 متعددة المصادر (MSA).لقد تم تصميمها لتلبية ظروف التشغيل الخارجية القاسية بما في ذلك درجة الحرارة، الرطوبة وتداخلات EMI. توفر الوحدة وظائف عالية جدا وتكامل الميزات، يمكن الوصول إليها عبر واجهة سلسلة من سلكين.

صناعة المعدات الأولية

طلب OEM / ODM متاح.

الضمان

نحن نعدك أن جميع أجهزة الاستقبال الضوئي المعلن عنها جديدة تماماً مع مكونات وأجزاء جديدة وبالطبع لن نستخدم أبداً مواد قديمة ومجددةجميع أجهزة الاستقبال البصرية تم اختبارها من خلال اختبار وظيفي واختبار الشيخوخةنحن نقدم 3 سنوات ضمان لجميع جهازات الإرسال البصري من تاريخ الشحن.

ما نقدم

نحن نقدم جميع أنواع وحدات المرسلات البصرية المتوافقة، بما في ذلك SFP، GBIC، SFP+، XENPAK، X2 ، XFP، BIDI،CWDM،DWDM وغيرها من وحدات المرسلات الخاصة.معظم العلامات التجارية. إذا كان هناك مزيد من التفاصيل، يرجى الاتصال بنا.

الأسئلة الشائعة

س: هل تبيع منتجات مستعملة؟

أكلا، جميع منتجاتنا جديدة بالكامل، ونحن لا نستخدم قطعة ثانية.

س: ما هي شروط الدفع التي تقبلها؟

أ: ت / ت، باي بال، ويسترن يونيون مقبولة.

س: ما هي طرق الشحن التي يمكنك تقديمها؟

أ:طرق الشحن المعتادة لدينا هي DHL,FedEX,TNT,UPS,EMS الخ.ستستغرق 3-7 أيام.

س: هل تأتي منتجاتك بضمان؟

أنعم،نحن نقدم 3 سنوات ضمان لجميع منتجاتنا من تاريخ الشحن.

السؤال: ما هي الأجهزة التي يمكن أن تكون منتجاتك متوافقة معها؟

أ: منتجاتنا متوافقة مع المفاتيح الرئيسية.

س: كيف أضع طلب؟

أتأكيد تفاصيل الطلب، يرجى إخبارنا النموذج والكمية التي تحتاجها.

الفاتورة المؤكدة، سيتم ترتيب الطلب عند استلام الدفع.

3> تأكيد وشحنة البضائع، ثم سيتم إرسال رقم تتبع لك على وجه السرعة.

سوف نساعدك في تتبع البضائع حتى تتلقى بأمان
