مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
HILINK
إصدار الشهادات:
CE FCC Rohs
رقم الموديل:
HL-400G-OSFP-LR
فيديو

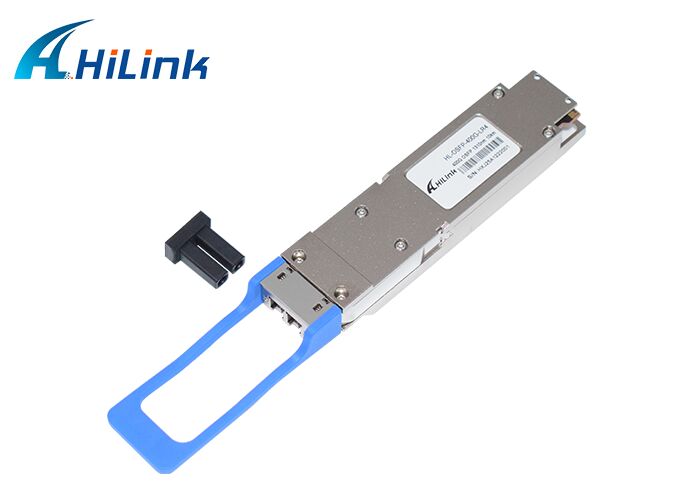

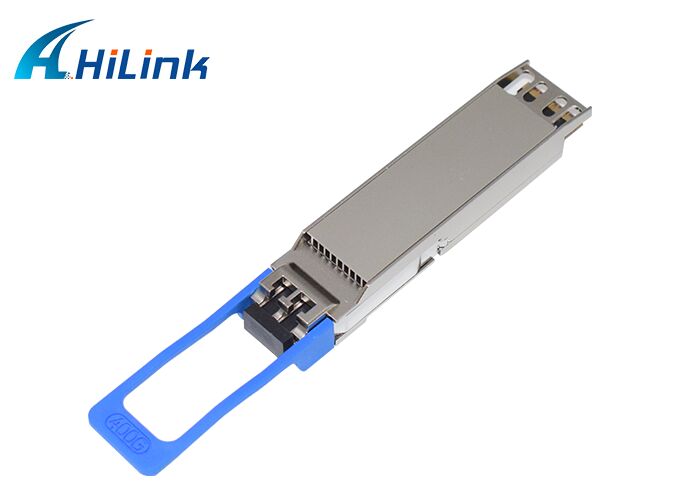

تم تصميم وحدة الإرسال والاستقبال OSFP لروابط إيثرنت بسرعة 400 جيجابت عبر ألياف أحادية الوضع (SMF) لمسافة 10 كم. تحتوي الوحدة على 8 قنوات كهربائية مستقلة للإدخال/الإخراج تعمل بسرعة تصل إلى 53.125 جيجابت في الثانية لكل قناة.
يقوم GearBox المدمج في الوحدة بتحويل 8 قنوات من بيانات الإدخال الكهربائية بسرعة 53.125 جيجابت في الثانية (PAM4) إلى 4 قنوات من الإشارات الضوئية المتوازية، كل منها قادر على العمل بسرعة 106.25 جيجابت في الثانية (PAM4) لتحقيق معدل بيانات إجمالي يبلغ 400 جيجابت في الثانية. تعمل وحدات الإرسال والاستقبال الأربع على شبكة CWDM ITU G.694.2 بالقرب من 1300 نانومتر.
يتضمن مسار الإرسال في الوحدة شريحة ASIC لإعادة التوقيت PAM4 ثنائية الاتجاه مدمجة مع مشغل مُعدِّل ذي 4 قنوات، و 4 ليزرات مُعدَّلة خارجيًا، ومُضاعِف ضوئي واحد. في مسار الاستقبال، يتم توصيل مُفكِّك المضاعفة الضوئية بـ 4 ثنائيات ضوئية، جنبًا إلى جنب مع شريحة إعادة التوقيت PAM4 التي تحتوي على مصفوفة TIA ذات 4 قنوات مدمجة.
الواجهة الكهربائية للوحدة متوافقة مع واجهة 400GAUI-8 كما هو محدد في IEEE 802.3bs، ومتوافقة مع OSFP MSA.
| QSFP | الطول الموجي الاسمي (نانومتر) | نوع الكابل | حجم النواة (ميكرون) | عرض النطاق الترددي النمطي (ميجاهرتز*كم)*3 | مسافة الكابل*1 | استهلاك الطاقة (واط) | لون لسان السحب |
|---|---|---|---|---|---|---|---|
| QSFP-100G-SR4-S | 850 | MMF | 50.0 50.0 | 2000 (OM3) 4700 (OM4) | 70م 100م | 3.5 | بيج |
| QSFP-100G-LR4-S | 1295، 1300، 1304، 1309 | SMF | G.652 | - | 10 كم | 3.5 | أزرق |
| QSFP-100G-CWDM4-S | 1271، 1291، 1311، 1331 | SMF | G.652 | - | 2 كم | 3.5 | أخضر |
| QSFP-100G-PSM4-S | 1310 | SMF | G.652 | - | 500م | 3.5 | برتقالي |
| QSFP-100G-SM-SR | 1271، 1291، 1311، 1331 | SMF | G.652 | - | 2 كم | 3.5 | أخضر |
