مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
HILINK
إصدار الشهادات:
CE FCC Rohs
رقم الموديل:
HL-10G-SFP-BXD-60 كيلومتر
فيديو
فيديو
فيديو
عامة
الـHL-SFP10G-UD-60سلسلة جهاز الاستقبال النمطي الواحد هو عنصر شكل صغير وحدة قابلة للشحن للاتصالات البيانات البصرية المزدوجة مثل 10GBASE-LR/LW المحددة بواسطة IEEE 802.3ae. مع وصلة SFP+ ذات 20 دبوسًا للسماح بقدرة التوصيل الساخن.
الـHL-SFP10G-UD-60تم تصميم الوحدة لألياف الوضع الواحد وتعمل عند مستوى اسمي طول موجة 1270nm؛CBP-32192-L6جتم تصميم الوحدة للألياف ذات الوضع الواحد يعمل على طول موجة اسمي 1330nm. يستخدم قسم جهاز الإرسال DFB ، والتي تتماشى مع الليزر من الفئة 1 وفقًا للمعيار الدولي للسلامة IEC-60825
يستخدم القسم المستقبل مكبر أولي مدمج للكشف عن InGaAs (IDP) الرأس ومركز التواصل الحدّي لـ "بعد المُضخّم".
الخصائص
عبارة عن جهاز إرسال بصري SFP+ ثنائي الاتجاه
تتوافق مع SFF-8431,SFF-8432 و IEE802.3ae
ما يصل إلى 60 كم على 9/125um SMF
نوعان:
A:1270nm DFB جهاز إرسال ليزر،1330nm جهاز استقبال
B:1330nm DFB جهاز إرسال ليزر، 1270nm مستقبل
التشخيص الرقمي متوافق مع SFF-8472
درجة حرارة غرفة العمليات 0oC ~ + 70oC
تتوافق مع RoHS6 (خالية من الرصاص)
التطبيق
10GBASE-LR عند 10.3125Gbps
10GBASE-LW عند 9.953Gbps
الروابط البصرية الأخرى
أجهزة الاستقبال SFP (BIDI))
| 10G SFP BiDi | SFP+ BiDi 1270 20km | SFP + BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20 كم | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40km | SFP + BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60km | SFP+ BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80km | SFP + BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP + BiDi 1550 80km | SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

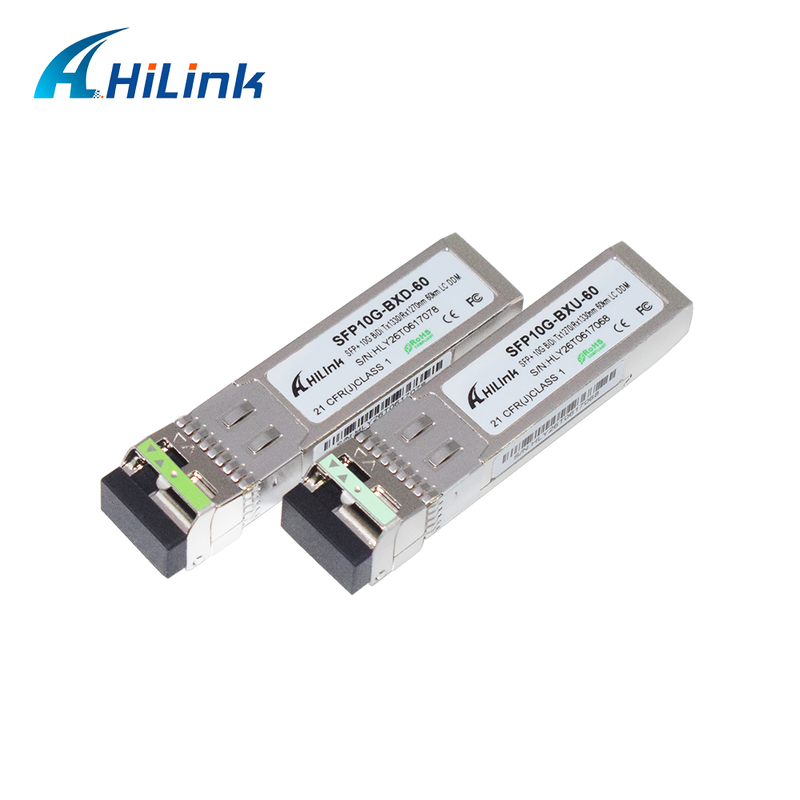

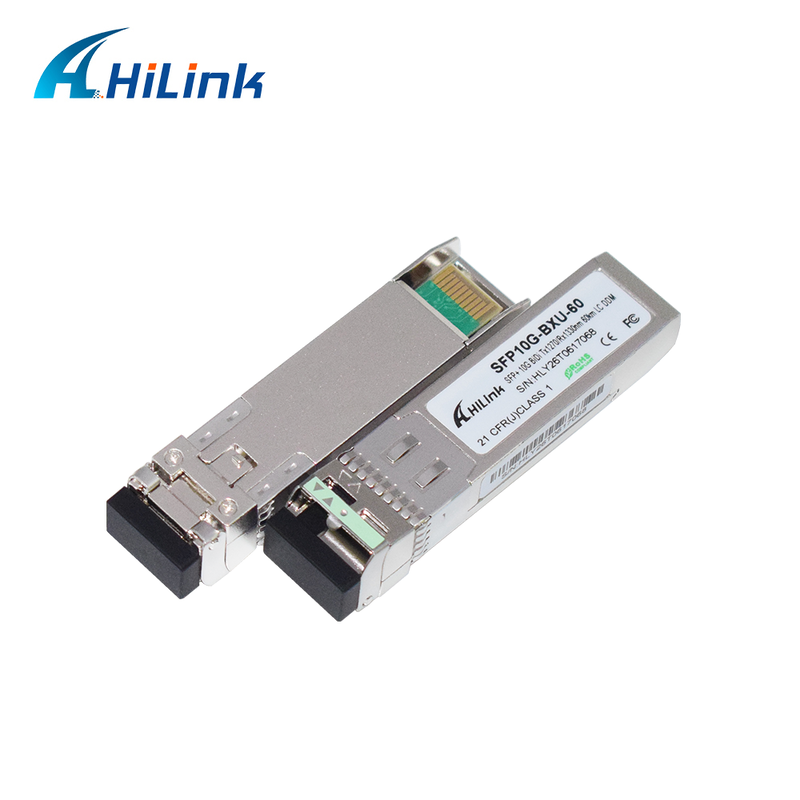

صورة المنتج
أوهالخصائص النفسية(TOP ((C)= 0 إلى 70°C، TOP ((I)=-40إلى80°C، Vسي سي= 3.13 إلى 3.47 فولت)
|
المعلم |
الرمز |
دقيقة. |
نموذجي |
ماكس |
الوحدة |
الحكم |
|
جهاز إرسال |
||||||
|
طول الموجة البصري |
λج |
1260 |
1270 |
1280 |
nm |
|
|
نسبة قمع الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
|
عرض الطيف ((-20dB) |
Δλ |
|
|
1 |
nm |
|
|
متوسط الطاقة الخارجة |
(ب)أوب |
+ 1 |
|
+5 |
ديسيبلم |
1,2 |
|
نسبة الانقراض |
الطوارئ |
3.5 |
|
|
ديسيبل |
|
|
قناع العين |
|
متوافق مع IEEE 802.3 |
||||
|
المستقبل |
||||||
|
متوسط قوة المستقبل |
RSENS |
|
|
-21 |
dBm |
2,3 |
|
الحمل الزائد للمستقبل |
(ب)ماكس |
|
|
+0.5 |
dBm |
|
|
طول الموجة المركزي |
λC |
1320 |
|
1340 |
nm |
|
|
الـ (LOS De-Assert) |
لوس انجلوسد |
|
|
-22 |
dBm |
|
|
أسعار الدفع |
لوس انجلوسأ |
-35 |
|
|
dBm |
|
|
التهاب النسيج |
|
0.5 |
|
|
ديسيبل |
|
|
المعلم |
الرمز |
دقيقة. |
نموذجي |
ماكس |
الوحدة |
الحكم |
|
جهاز إرسال |
||||||
|
طول الموجة البصري |
λج |
1320 |
1330 |
1340 |
nm |
|
|
نسبة قمع الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
|
عرض الطيف ((-20dB) |
Δλ |
|
|
1 |
nm |
|
|
متوسط الطاقة الخارجة |
(ب)أوب |
+ 1 |
|
+5 |
ديسيبلم |
1,2 |
|
نسبة الانقراض |
الطوارئ |
3.5 |
|
|
ديسيبل |
|
|
قناع العين |
|
متوافق مع IEEE 802.3 |
||||
|
المستقبل |
||||||
|
متوسط قوة المستقبل |
RSENS |
|
|
-21 |
dBm |
2,3 |
|
الحمل الزائد للمستقبل |
(ب)ماكس |
|
|
+0.5 |
dBm |
|
|
طول الموجة المركزي |
λC |
1260 |
|
1270 |
nm |
|
|
الـ (LOS De-Assert) |
لوس انجلوسد |
|
|
-22 |
dBm |
|
|
أسعار الدفع |
لوس انجلوسأ |
-35 |
|
|
dBm |
|
|
التهاب النسيج |
|
0.5 |
|
|
ديسيبل |
|
ملاحظات:
1الإخراج مرتبط بـ 9/125UM SMF
2متوسط طاقة المستقبل (Min) هو مؤشر إعلامي وليس المؤشر الرئيسي لقوة الإشارة. لا يمكن أن تكون طاقة المستقبل أقل من هذه القيمة متوافقة.
3مقاس بـ PRBS231-1نمط الاختبار @10.3125Gbps، BER ¥10-12
أبعاد الحزمة
التوافق
سيسكو، هواوي، ميكروتيك، ه3سي، هب، إكستريم، الصهر، بروكاد، دي لينك، ألكاتيل، إنتراسيس، نتجير، جونيبر، روجي، زيكل، الخ
خدمتنا
اتصل بمبيعاتنا لمزيد من التفاصيل لتأكيد طلبك.
وقت قيادة قصير بعد التأكيد
نحن ننقل البضائع بالشحن السريع الدولي.
استجابة سريعة لتعليقات العملاء وغيرها من الأسئلة.
دعم فني
نحن ندعم الدليل الفني لحل خلل أو مكونات بديلة، وتوفير مشروع تكوين الشبكة ذات الصلة.
خدمة ما بعد البيع
لدينا بعد الخدمة لمدة 24 ساعة، وعود لتزويد الخدمة التقنية أو دليل في أي وقت.
زملائنا في العمل سيكونون في حالة استجابة طلبات العملاء خلال 12 ساعة بعد وقوع الطوارئ
