مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
Hilink
إصدار الشهادات:
CE FCC Rohs
رقم الموديل:
HL-CWDM-MUX

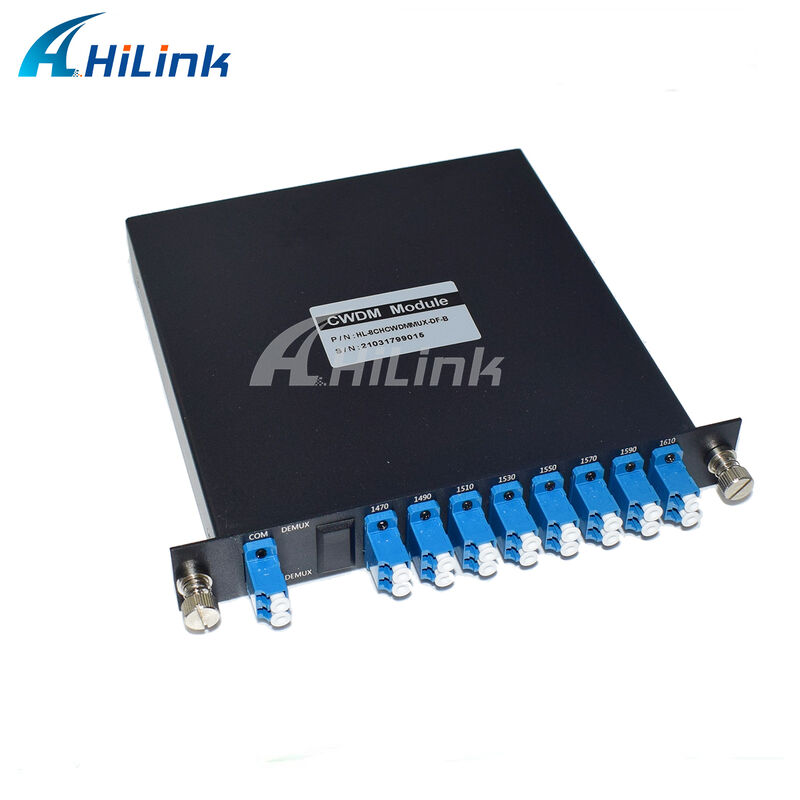

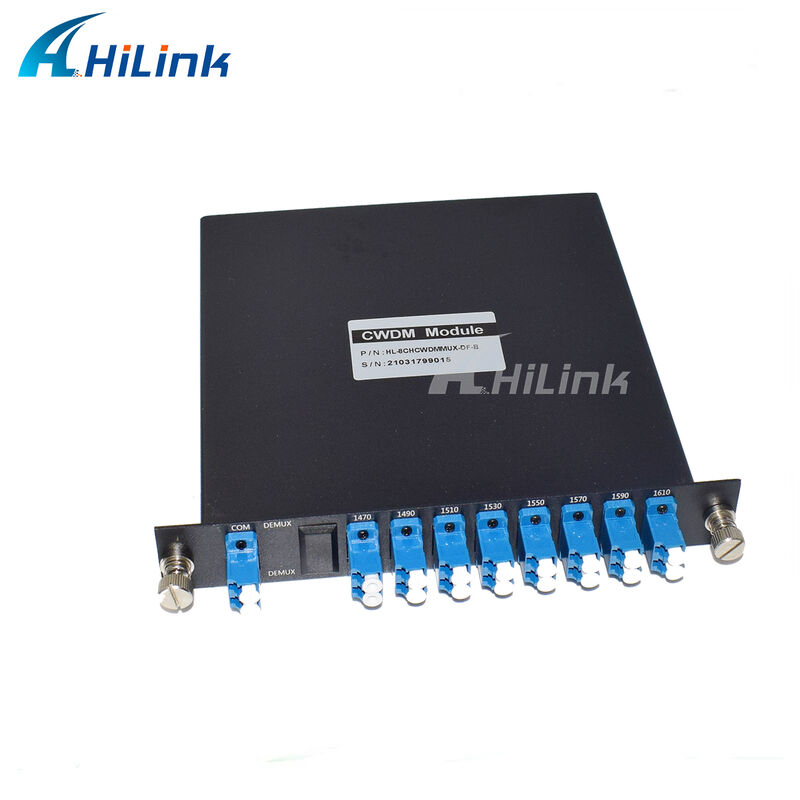

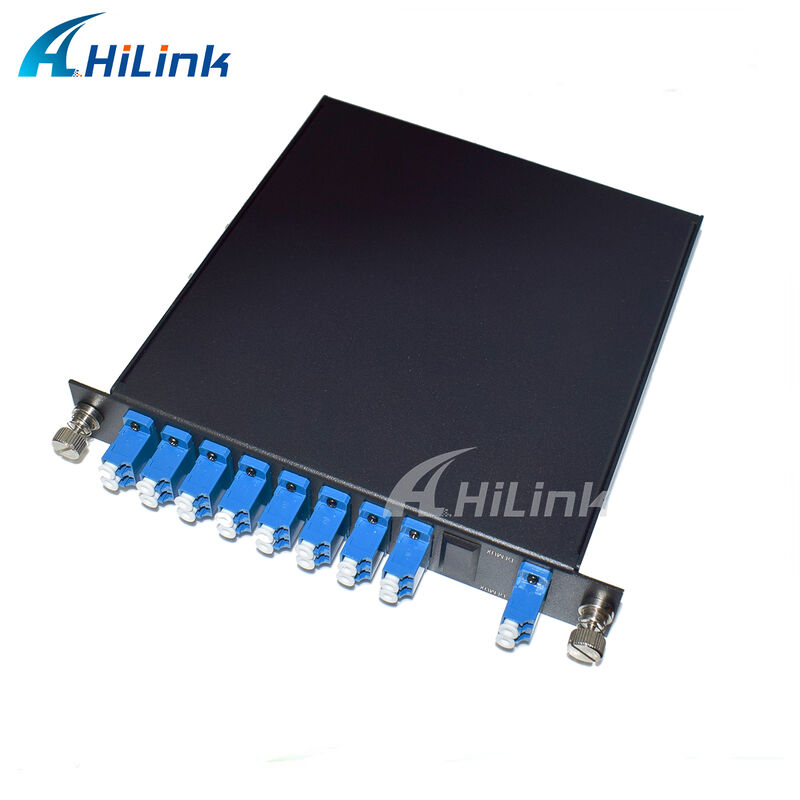

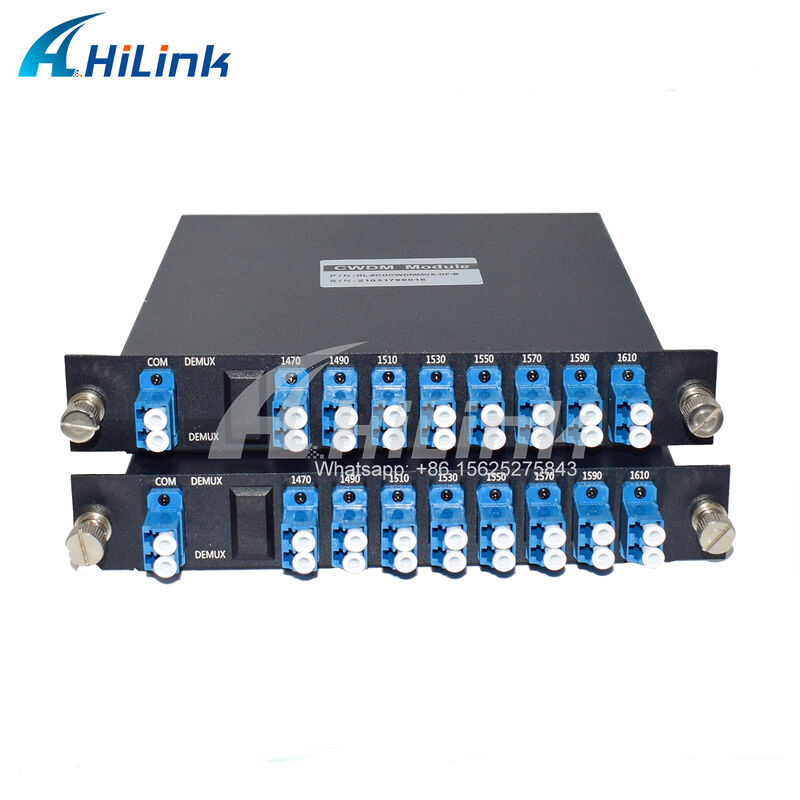

8 قنوات CWDM 1470-1610nm Mux Demux مع الشاشة وميناء التوسيع الألياف المزدوجة LC / UPC
| المعلم | مكس | ديموكس |
|---|---|---|
| نطاق طول الموجة العملي | 1260-1620 nm | |
| مجموعة قنوات CWDM | 1460-1620 nm | |
| طول الموجة المركزي لقناة CWDM (λc) | 1471، 1491 ، 151 ، 1531 ، 1551 ، 1571 ، 1591 و 1611 nm | |
| 1310 نطاق طول الموجة في النطاق | 1260-1360 nm | |
| مسافة قناة CWDM | 20 نانومتر | |
| نطاق عبور قناة CWDM | ≥ λc ± 6.5 nm | |
| خسارة إدراج قناة CWDM | ≤ 3.2 dB | |
| 1310 فقدان إدراج الشريط | ≤ 0.8 ديسيبل | |
| CWDM Pass Band Ripple (تدفق النطاق) | ≤ 0.3 ديسيبل | |
| عزل القناة المجاورة CWDM | ≥ 15 ديسيبل | ≥ 35 ديسيبل |
| عزل القناة غير المجاورة CWDM | ≥ 15 ديسيبل | ≥ 45 ديسيبل |
| 1310 عزل النطاق | ≥ 45 ديسيبل | |
| التوجيه | ≥ 50 ديسيبل | |
| خسارة العائد | ≥ 45 ديسيبل | |
| PDL | ≤ 0.15 | |
| أقصى قدر من الطاقة | 300 ميغاوات | |
| درجة حرارة العمل | -5°C ~ +65°C | |
| درجة حرارة التخزين | -40°C ~ +85°C | |
| أبعاد الحزمة | 100 ملم × 90 ملم × 7 ملم | |
| تكوين HL | عدد القنوات | القناة الأولى | نوع الألياف | طول الألياف | رابط الدخول / الخروج |
|---|---|---|---|---|---|
| HL-Hilink M=Mux D=Demux O=OADM | 04=4 القناة 08=8 القناة 16=16 القناة 18=18 القناة N=N القناة...... | 27=1270nm 47=1470nm 49=1490nm... 61=1610nm SS=خاصة | 1=ألياف عارية 2=900um أنبوب فضفاض 3=2mm كابل 4=3mm كابل | 1=1m 2=2m S= تحديد | 0=لا FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LP=LC/UPC...... |
